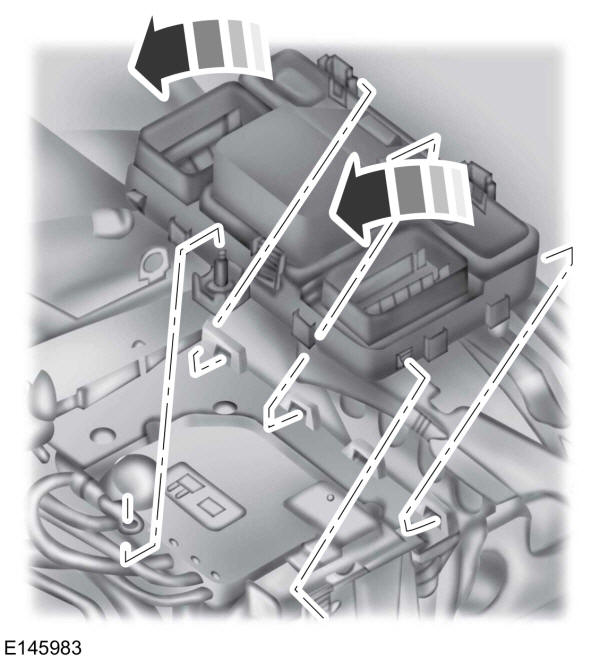

Existem fusíveis na parte inferior da caixa de fusíveis. Para aceder à parte inferior da caixa de fusíveis:

Tabela de especificações dos fusíveis

  1. Solte os dois trincos situados em ambos os lados da caixa de fusíveis.
  1. Levante o lado interior da caixa de fusíveis do suporte.
  1. Desloque a caixa de fusíveis em direção ao centro do compartimento do motor.
  1. Rode o lado exterior da caixa de fusíveis para aceder à parte inferior.

Tabela de especificações dos fusíveis

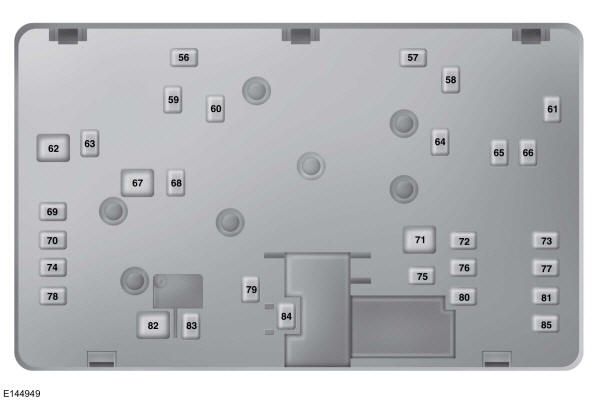

Número do fusível ou relé  Classificação dos fusíveis  Componente protegido
56  30 A  Bomba de combustível.
57  20 A  Não utilizado (sobresselente).
58  -  Não utilizado.
59  40 A  Sistema de travões antiblocagem.
60  40 A  Ventoinha elétrica.
61  40 A  Elemento do para-brisas com desembaciador do lado esquerdo.
62  50 A  Módulo de controlo da carroçaria.
63  -  Não utilizado.
64  30 A  Não utilizado (sobresselente).
65  20 A  Banco aquecido dianteiro.
66  40 A  Elemento do para-brisas com desembaciador do lado direito.
67  50 A  Módulo de controlo da carroçaria.
68  40 A  Vidro traseiro aquecido.
69  -  Não utilizado.
70  30 A  Banco do passageiro.
71  60 A  Não utilizado (sobresselente).
72  -  Não utilizado.
73  20 A  Banco aquecido traseiro.
74  30 A  Módulo do banco do condutor.
75  -  Não utilizado.
76  20 A  Bomba de óleo da transmissão.
77  30 A  Módulo do banco com controlo da climatização.
78  40 A  Não utilizado (sobresselente).
79  40 A  Motor do ventilador.
80  -  Não utilizado.
81  40 A  Inversor.
82  -  Não utilizado.
83  25 A  Motor do limpa-vidros dianteiro direito.
84  -  Não utilizado.
85  20 A  Não utilizado (sobresselente).
Fusível tipo M.Fusível tipo J.

Painel de fusíveis do habitáculo

Tabela de especificações dos fusíveis

Número do fusível ou relé  Classificação dos fusíveis

Componente protegido

1  -  Não utilizado.
2  7,5 A  Memória dos bancos.  Apoio da parte lombar do banco do condutor.  Parassol panorâmico elétrico (apenas 5 portas).
3  20 A  Destrancagem da porta do condutor.  Destrancagem da portinhola do depósito de combustível.
4  5 A  Não utilizado (sobresselente).
5  20 A  Não utilizado (sobresselente).
6  10 A  Não utilizado (sobresselente).
7  10 A  Não utilizado (sobresselente).
8  10 A  Buzina do alarme anti-roubo
9  10 A  Não utilizado (sobresselente).
10  5 A  Módulo do porta-bagagem automático.
11  5 A  Módulo de segurança combinado.
12  7,5 A  Módulo de integração do controlo da climatização dianteiro (controlo da climatização e do rádio).
13  7,5 A  Coluna da direção.  Grupo de instrumentos.  Ficha de transmissão de dados.
14  10 A  Módulo de controlo eletrónico da bateria HEV.  Conversor de corrente contínua.
15  10 A  Gateway da transmissão de dados.
16  15 A  Fecho para crianças.  Abertura do vidro porta-bagagem.
17  5 A  Buzina com apoio da bateria.
18  5 A  Interrutor da ignição.  Interruptor da ignição com botão de premir.
19  7,5 A  Indicador de desactivação do airbag do passageiro.
20  7,5 A  Módulo de controlo dos faróis.
21  5 A  Termómetro do habitáculo.  Sensor de humidade.
22  5 A  Buzina para peões.
23  10 A  Alimentação de acessórios retardada.
24  20 A  Trancamento/abertura.
25  30 A  Janela da porta do condutor.  Retrovisor da porta do condutor.
26  30 A  Janela da porta dianteira do passageiro.  Retrovisor da porta dianteira do passageiro.
27  30 A  Teto de abrir.
28  20 A  Amplificador áudio.
29  30 A  Janela da porta traseira do lado do condutor.
30  30 A  Janela da porta traseira do lado do passageiro.
31  15 A  Não utilizado (sobresselente).
32  10 A  Módulo do sistema de posicionamento global.  Comando por voz (SYNC).  Visor de informações e entretenimento.  Recetor de radiofrequência.
33  20 A  Rádio.  Controlo de ruído ativo.
34  30 A  Bus de arranque/ativação (disjuntor, fusíveis n.º 19, 20 , 21, 22, 35, 36, 37).
35  5 A  Módulo de controlo do sistema de segurança suplementar.
36  15 A  Retrovisor interior anti-encandeamento.  Módulo do banco aquecido traseiro.  Módulo do ângulo de rotação controlado por computador.  Módulo do sistema de permanência na faixa  Controlo automático da luz de máximos.
37  15 A  Volante aquecido.
38  30 A  Não utilizado (sobresselente).
Microfusível.Microfusível duplo.

Caixa de distribuição de potência

   Número do fusível ou relé  Classificação dos fusíveis  Componente protegido  1  25 A  Motor do limpa p ...

Substituir um fusível

 Fusíveis CUIDADOSubstitua sempre um fusível por outro com a amperagem especificada. A utilização de um fusível com uma amperagem mais elevada poderá originar danos graves nos cabos e provoca ...
