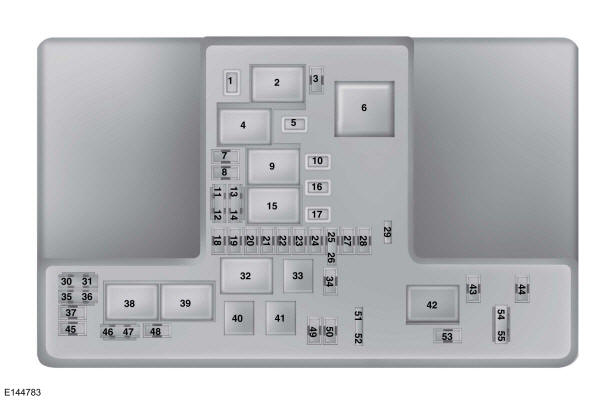

Ford Mondeo: Caixa de distribuição de potência

Ford Mondeo / Ford Mondeo - Manual de Instruções / Fusíveis / Tabela de especificações dos fusíveis / Caixa de distribuição de potência

Tabela de especificações dos fusíveis

Número do fusível ou relé  Classificação dos fusíveis  Componente protegido
1  25 A  Motor do limpa para-brisas dianteiro.
2  -  Não utilizado.
3  15 A  Limpa-vidros automáticos (sensor de chuva).  Limpa-vidros traseiro.
4  -  Relé do motor do ventilador.
5  20 A  Ponto de alimentação auxiliar traseiro da consola.
6  -  Não utilizado.
7  20 A  Módulo de controlo do grupo motopropulsor.
8  20 A  Módulo de controlo do grupo motopropulsor.
9  -  Relé do módulo de controlo do motor.
10  20 A  Ponto de alimentação auxiliar dianteiro do condutor.
11  15 A  Módulo de controlo do grupo motopropulsor.
12  15 A  Módulo de controlo do grupo motopropulsor.
13  10 A  Módulo de controlo do grupo motopropulsor.
14  10 A  Módulo de controlo do grupo motopropulsor.
15  -  Relé de arranque/ativação.
16  20 A  Ponto de alimentação auxiliar da consola.
17  -  Não utilizado.
18  10 A  Módulo de controlo do grupo motopropulsor.
19  10 A  Direção assistida.
20  10 A  Faróis.  Interrutor das luzes.
21  15 A  Módulo de controlo da caixa de velocidades.  Bomba de óleo da transmissão.  Inversor do veículo elétrico híbrido.
22  -  Não utilizado.
23  15 A  Monitor de ângulos mortos.  Câmara de marcha atrás.  Comando da velocidade de cruzeiro dinâmico.  Luz avisadora de pré-colisão.  Módulo de qualidade da tensão.  Sensor de qualidade do ar.  Visor superior.
24  -  Não utilizado.
25  10 A  Sistema de travões antiblocagem.
26  10 A  Módulo de controlo do grupo motopropulsor.
27  -  Não utilizado.
28  -  Não utilizado.
29  15 A  Módulo de controlo eletrónico da bateria.
30  -  Não utilizado.
31  -  Não utilizado.
32  -  Não utilizado.
33  -  Não utilizado.
34  15 A  Tranca eléctrica da coluna da direcção.
35  15 A  Não utilizado (sobresselente).
36  15 A  Não utilizado (sobresselente).
37  -  Não utilizado.
38  -  Relé da bomba de vácuo.
39  -  Relé da bomba de vácuo.
40  -  Relé da bomba de combustível.
41  -  Relé da buzina.
42  -  Não utilizado.
43  -  Não utilizado.
44  5 A  Bico do lava-vidros aquecido.
45  5 A  Monitor da bomba de vácuo.
46  10 A  Não utilizado (sobresselente).
47  10 A  Interruptor para ligar-desligar o travão.
48  20 A  Buzina.
49  5 A  Controlo da massa de ar.
50  -  Não utilizado.
51  15 A  Controlo do sistema inversor.
52  15 A  Módulo de controlo eletrónico da bateria.
53  10 A  Bancos de regulação elétrica.
54  10 A  Bomba de refrigeração elétrica.
55  10 A  Ar condicionado elétrico.

Fusível tipo M.Microfusível.Microfusível duplo.

Tabela de especificações dos fusíveis

 ...

Caixa de distribuição de potência - Parte inferior

 Existem fusíveis na parte inferior da caixa de fusíveis. Para aceder à parte inferior da caixa de fusíveis: Solte os dois trincos situados em ambos os lados da caixa de fusíveis. ...
