Hyundai i40: Ponto de regulação

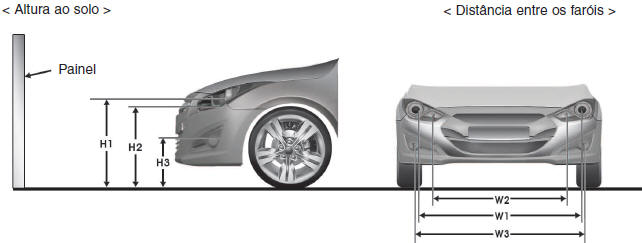

H1 : Altura entre o centro da lâmpada do farol e o solo (médios)

H2 : Altura entre o centro da lâmpada do farol e o solo (máximos)

H3 : Altura entre o centro da lâmpada do farol de nevoeiro e o solo

W1 : Distância entre os centros das lâmpadas dos dois faróis (médios)

W2 : Distância entre os centros das lâmpadas dos dois faróis (máximos)

W3 : Distância entre os centros das lâmpadas dos dois faróis de nevoeiro

DRL : Daytime Running Light (Luz de Uso Diurno)

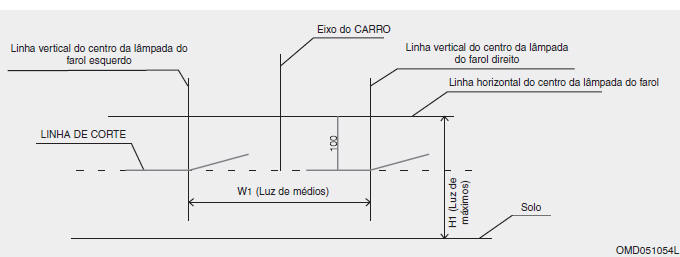

Farol de médios (lado do condutor)

1. Ligue as luzes de médios sem o condutor a bordo.
2. A linha de recorte deve ser projectada na linha de recorte indicada na imagem.
3. Quando regular os faróis de médios, a regulação vertical deve ser realizada depois de concluída a regulação horizontal.
4. Se o seu veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste o interruptor do dispositivo de nivelamento dos faróis com 0 posições.

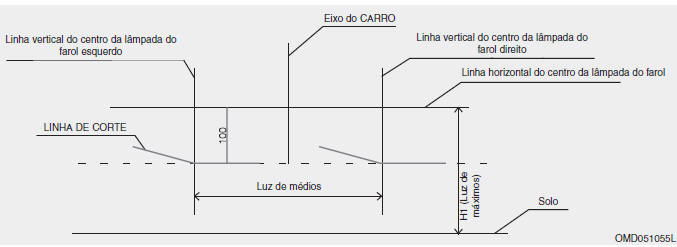

Farol de médios (lado do passageiro da frente)

1. Ligue as luzes de médios sem o condutor a bordo.
2. A linha de recorte deve ser projectada na linha de recorte indicada na imagem.
3. Quando regular os faróis de médios, a regulação vertical deve ser realizada depois de concluída a regulação horizontal.
4. Se o seu veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste o interruptor do dispositivo de nivelamento dos faróis com 0 posições

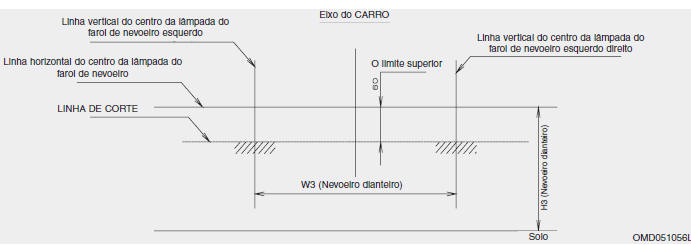

Farol de nevoeiro dianteiro

1. Ligue o farol de nevoeiro sem o condutor a bordo.
2. A linha de recorte deve ser projectada dentro do alcance permissível (zona sombreada)

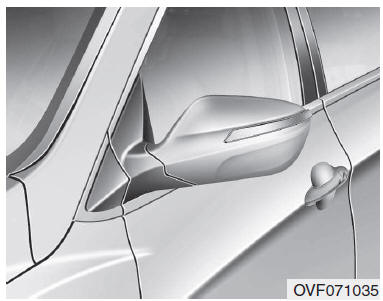

Substituição de lâmpadas dos indicadores de mudança de direcção laterais

Se a lâmpada não funcionar, contacte um concessionário HYUNDAI autorizado.
