Hyundai i40: Funcionamento do sistema

1. Active o sistema inteligente de auxílio ao estacionamento
2. Seleccione o modo de auxílio ao estacionamento
3. Procure um espaço de estacionamento: conduza devagar
4. Busca complete: busca automática através de sensor
5. Controlo dos movimentos do volante (1) Utilize a alavanca das mudanças conforme a indicação visualizada no ecrã LCD (2) Conduza devagar, aplicando o travão
6. Sistema inteligente de auxílio ao estacionamento concluído
7. Se necessário complete manualmente a manobra de estacionamento.

NOTA

• Antes de activar o sistema verifique se as condições existentes permitem a utilização do sistema.
• Para sua segurança, durante as manobras apoie sempre o pé sobre o pedal do travão, excepto quando vai a conduzir.

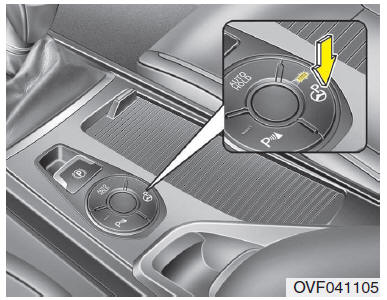

1. Activação do sistema inteligente de auxílio ao estacionamento

• Pressione o botão do sistema inteligente de auxílio ao estacionamento (a luz indicadora do botão acende-se).
• O sistema de auxílio ao estacionamento é activado (a luz indicadora do botão acende-se). Se o sistema detectar a presença de um obstáculo emite um sinal sonoro.
• Para desligar o sistema pressione novamente o respectivo botão durante mais de 2 segundos.
• O sistema inteligente de auxílio ao estacionamento assume por defeito a posição OFF (desligado) sempre que se liga a ignição.

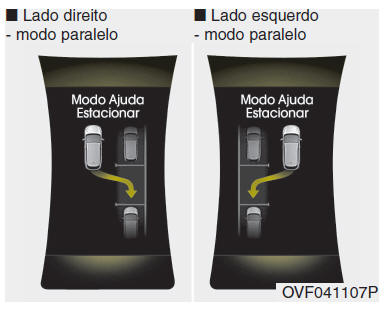

2. Escolha do Modo Ajuda Estacionar

• Seleccione o Modo Ajuda Estacionar pressionando o botão do sistema inteligente de auxílio ao estacionamento com a alavanca das mudanças na posição N (Neutro ou ponto morto) ou D (Condução) e o pedal do travão pressionado a fundo.
• Quando o sistema inteligente de auxílio ao estacionamento é activado, o modo de estacionamento paralelo à direita é automaticamente seleccionado.
• Para seleccionar o modo de estacionamento paralelo à esquerda, pressione mais uma vez o botão do sistema inteligente de auxílio ao estacionamento.
• Se pressionar novamente o botão, o sistema é desligado.

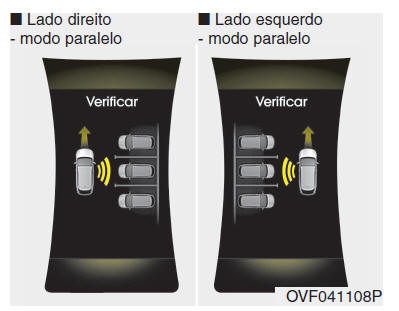

3. Procura de espaço para estacionar

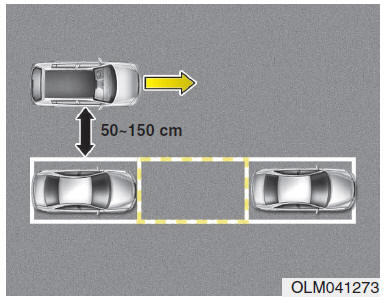

• Conduza devagar mantendo uma distância de aproximadamente 50cm~150cm relativamente aos veículos estacionados. Os sensores laterais detectam a eventual existência de espaço para estacionar.
• Se a velocidade do veículo for superior a 30km/h, surge uma mensagem de aviso para reduzir a velocidade.
• Se a velocidade do veículo for superior a 40km/h, o sistema é cancelado.

NOTA

• Se houver muitos veículos na proximidade ligue as luzes intermitentes de emergência.
• Se o parque de estacionamento for pequeno, conduza devagar e mais perto do espaço para estacionar.
• A procura de espaço para estacionar só é concluída quando for detectado espaço suficiente para o efeito.

NOTA

• Durante o processo de busca de espaço para estacionar, o sistema pode não conseguir detectar a existência desse espaço se não houver veículos estacionados, se o espaço ficar disponível depois de já ter passado ou se ficar disponível antes de ter passado por ele.
• O sistema pode não funcionar normalmente nas seguintes situações:

(1) Quando os sensores estão congelados

(2) Quando os sensores estão sujos

(3) Em condições de neve forte ou chuva intensa

(4) Junto de um pilar ou outro objecto deste tipo

NOTA

Conduza devagar mantendo uma distância de aproximadamente 50 ~150 cm relativamente aos automóveis estacionados. Se não mantiver esta distância, o sistema poderá não conseguir detectar o espaço para estacionar.

CUIDADO

Depois de concluída a busca de espaço para estacionar, continue a usar o sistema depois de verificar a área circundante.

CUIDADO

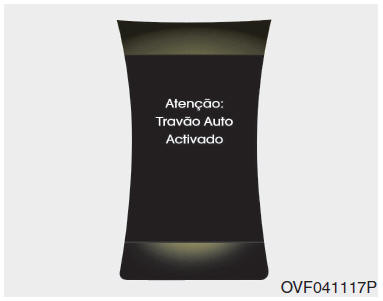

Durante o funcionamento do sistema inteligente de auxílio ao estacionamento, se a função Auto Hold for activada, surge a mensagem acima. Desligue a função Auto Hold. Quando cancelar esta função carregando no pedal do acelerador, verifique sempre a área circundante.

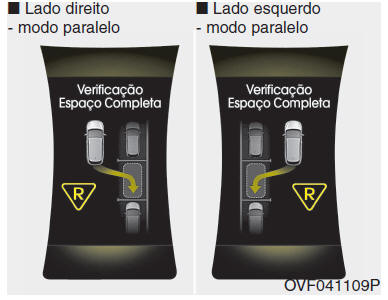

4. Conclusão da busca

Enquanto conduz devagar, quando o sistema conclui a procura de espaço para estacionar, surge a mensagem acima ao mesmo tempo que se faz ouvir um sinal sonoro. Pare o veículo e seleccione a posição R (Marcha-atrás).

CUIDADO

• Conduza sempre devagar com o pé sobre o pedal do travão.
• Se não for detectado espaço suficiente, o sistema pode cancelar o seu funcionamento no passo que corresponde ao controlo dos movimentos do volante. Se o espaço não for suficiente, não estacione o veículo.

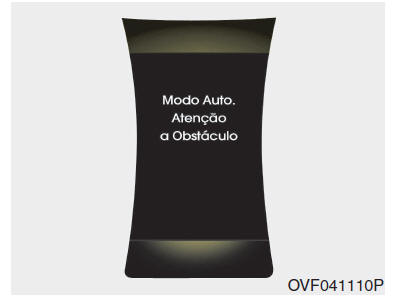

5. Controlo dos movimentos do volante

• Se a alavanca das mudanças se encontrar na posição R (Marcha-atrás) surge a mensagem acima. Os movimentos do volante passam a ser controlados automaticamente.
• Se agarrar firmemente no volante, quando este está a ser controlado automaticamente, o sistema desligase.
• Se a velocidade do veículo for superior a 7km/h o sistema também é cancelado.

AVISO

Não ponha as mãos no volante quando este está a ser automaticamente controlado.

CUIDADO

• Conduza sempre devagar com o pé sobre o pedal do travão.
• Antes de conduzir verifique sempre se há algum objecto junto do seu veículo.
• Se o veículo não se mover, mesmo depois de tirar o pé do pedal do travão, carregue com cuidado no acelerador depois de verificar a zona circundante. Tenha cuidado para não ultrapassar a velocidade de 7 km/h.

NOTA

• Se não respeitar as instruções fornecidas, poderá não conseguir estacionar o seu carro. No entanto se o sinal sonoro do sistema de auxílio ao estacionamento se fizer ouvir (distância ao objecto até 30 cm: som contínuo), conduza devagar na direcção oposta à do objecto detectado depois de verificar a zona circundante.
• Se o sinal sonoro do sistema de auxílio ao estacionamento se fizer ouvir (distância ao objecto até 30 cm: som contínuo) verifique sempre a área circundante antes de conduzir o seu veículo, pois isso significa que existe um obstáculo na proximidade do seu carro.

Para cancelar o sistema durante a manobra de estacionamento

Pressione o botão do sistema inteligente de auxílio ao estacionamento ou vire o volante para a esquerda ou para a direita.

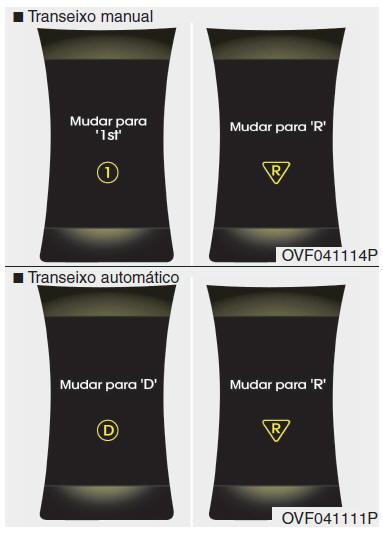

Uso das mudanças durante a fase de controlo dos movimentos do volante

Quando surge a mensagem acima juntamente com um sinal sonoro, use a alavanca das mudanças e conduza com o pé sobre o pedal do travão.

CUIDADO

Antes de tirar o pé do travão, verifique sempre a área circundante.

AVISO

Durante o estacionamento preste sempre atenção aos peões e aos outros veículos.

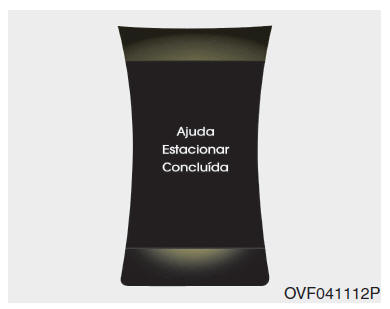

6. Conclusão do sistema inteligente de auxílio ao estacionamento

Conclua o estacionamento do seu veículo de acordo com as instruções visualizadas no ecrã LCD. Se necessário assuma o controlo manual do volante e complete o estacionamento do seu veículo.

NOTA

Durante o estacionamento mantenha o pé sobre o pedal do travão.

O sistema pode ser cancelado nas seguintes situações:

• Se ignorar a mensagem de mudança de velocidade e conduzir o veículo ao longo de aproximadamente 150 cm.
• Se os sinais sonoros do sistema de auxílio de estacionamento à frente e à retaguarda se fizerem ouvir simultaneamente (distância ao objecto inferior a 30 cm: sinal contínuo).
• Se tiverem passado 6 minutos desde que o veículo começou a ser controlado pelo sistema inteligente de auxílio ao estacionamento.
• Se alavanca das mudanças for colocada na posição P (Parqueamento) ou R (Marcha-atrás) durante a fase de procura de espaço para estacionar.
