Ford Mondeo: Vista geral debaixo do capot - 2.0L Híbrido

Ford Mondeo / Ford Mondeo - Manual de Instruções / Manutenção / Vista geral debaixo do capot - 2.0L Híbrido

CUIDADO

O controlador do sistema inversor contém vários componentes de alta tensão que podem causar ferimentos graves ou fatais. O controlador do sistema inversor não é reparável e não deve ser tocado, examinado ou adulterado.

Nota:  Não tente reparar qualquer um dos componentes de alta tensão ou cablagem. Para facilitar a identificação, o isolamento da cablagem de alta tensão é revestido a laranja.

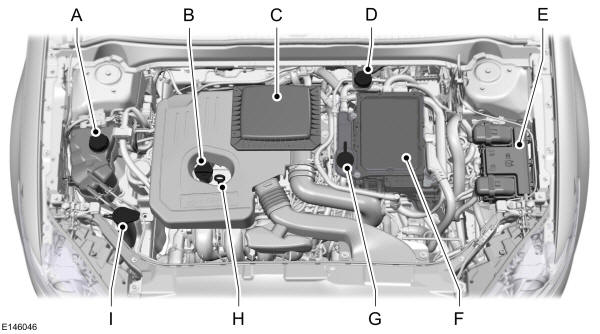

Vista geral debaixo do capot - 2.0L Híbrido



A.Reservatório do líquido de arrefecimento do motor. Consulte  Engine Coolant Check - Hybrid Electric Vehicle (HEV)

B.Tampão do bocal de enchimento do óleo do motor.

C.Filtro de ar.

D.Reservatório do óleo de travões. Consulte  Brake Fluid Check

E.Caixa de fusíveis do compartimento do motor. Consulte  Fuses

F.Controlador do sistema inversor.

G.Reservatório do líquido de arrefecimento do controlador do sistema inversor. Consulte  Engine Coolant Check - Hybrid Electric Vehicle (HEV)

H.Vareta de verificação do nível do óleo do motor. Consulte  Engine Oil Dipstick - Hybrid Electric Vehicle (HEV)

I.Reservatório do líquido do sistema de lava-vidros. Consulte  Washer Fluid Check
