Ford Mondeo: Para ligar os cabos de ligação de baterias

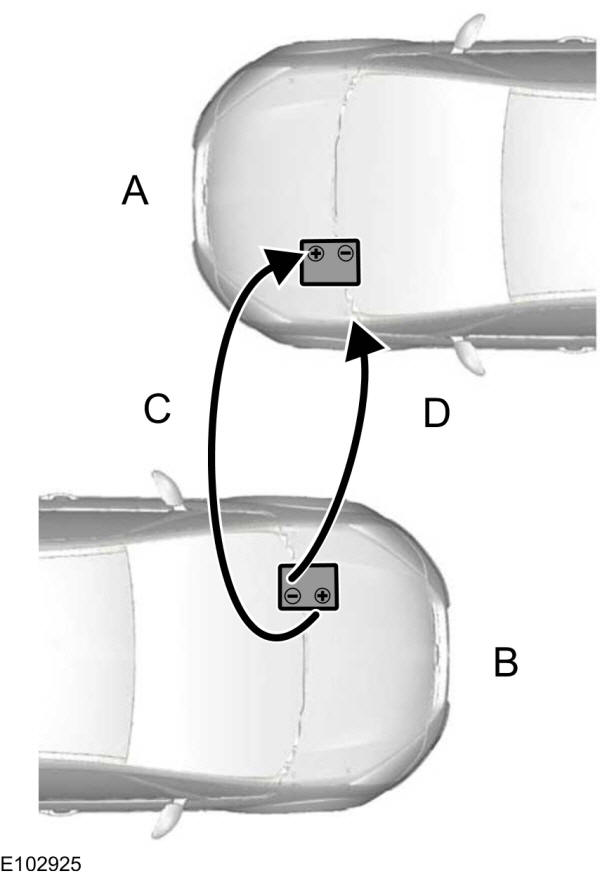

Ligar o veículo com cabos de ligação - Veículo eléctrico híbrido (HEV)

A.Veículo com pouca carga da bateria.

B.Veículo com bateria auxiliar.

C.Cabo de ligação positivo.

D.Cabo de ligação negativo.



O veículo tem duas ligações da bateria que são acessíveis por baixo do capot, mesmo que a bateria real esteja localizada no porta bagagem. O veículo pode ser ligado com cabos de ligação direta da mesma forma que os veículos convencionais, utilizando estas ligações. A figura apresentada mais abaixo mostra as duas ligações utilizadas para ligar o veículo com cabos de ligação direta.

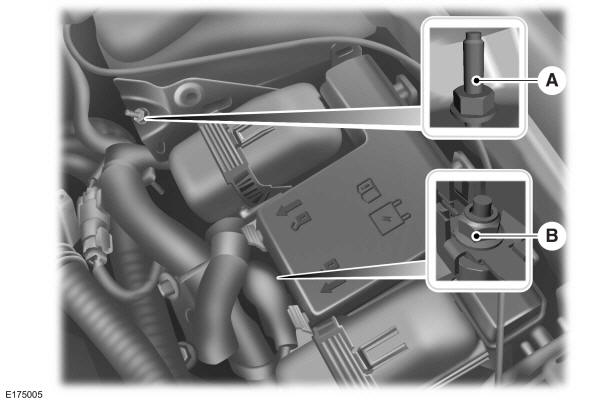

Ligar o veículo com cabos de ligação - Veículo eléctrico híbrido (HEV)

A.Ligação negativa (-).

B.Ligação positiva (+).



Nota:  Remova a tampa vermelha da ligação positiva (B) no veículo antes de ligar os cabos.
  1. Ligue o terminal positivo (+) do veículo B ao terminal positivo (+) do veículo A (cabo C). As posições da bateria poderão variar.
  1. Ligue o terminal negativo (-) do veículo B à ligação de massa do veículo A (cabo D).
Nota:  Não ligue o cabo negativo (-) a tubos de combustível, a tampas das válvulas, ao colector de admissão ou a componentes eléctricos como pontos de ligação à massa. CUIDADO

Não ligue a extremidade do segundo cabo ao terminal negativo (-) da bateria descarregada. Uma faísca poderá originar uma explosão dos gases que rodeiam a bateria.

Certifique-se de que os cabos não tocam em nenhuns componentes móveis. Se não respeitar este aviso, poderá originar ferimentos graves ou fatais.
