Ford Mondeo: Caixa de distribuição de potência

Ford Mondeo / Ford Mondeo - Manual de Instruções / Fusíveis / Tabela de especificações dos fusíveis / Caixa de distribuição de potência

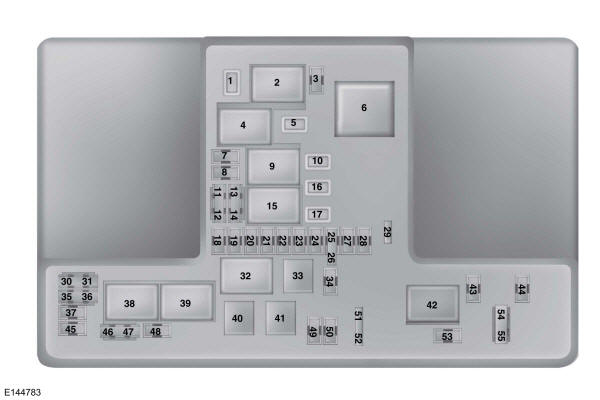

Tabela de especificações dos fusíveis

Número do fusível ou relé Classificação dos fusíveis Componente protegido

1	25 A	Motor do limpa para-brisas dianteiro.
2	-	Não utilizado.
3	15 A	Limpa-vidros automáticos (sensor de chuva). Limpa-vidros traseiro.
4	-	Relé do motor do ventilador.
5	20 A	Ponto de alimentação auxiliar traseiro da consola.
6	-	Não utilizado.
7	20 A	Módulo de controlo do grupo motopropulsor.
8	20 A	Módulo de controlo do grupo motopropulsor.
9	-	Relé do módulo de controlo do motor.
10	20 A	Ponto de alimentação auxiliar dianteiro do condutor.
11	15 A	Módulo de controlo do grupo motopropulsor.
12	15 A	Módulo de controlo do grupo motopropulsor.
13	10 A	Módulo de controlo do grupo motopropulsor.
14	10 A	Módulo de controlo do grupo motopropulsor.
15	-	Relé de arranque/ativação.
16	20 A	Ponto de alimentação auxiliar da consola.
17	-	Não utilizado.
18	10 A	Módulo de controlo do grupo motopropulsor.
19	10 A	Direção assistida.
20	10 A	Faróis. Interrutor das luzes.
21	15 A	Módulo de controlo da caixa de velocidades. Bomba de óleo da transmissão. Inversor do veículo elétrico híbrido.
22	-	Não utilizado.
23	15 A	Monitor de ângulos mortos. Câmara de marcha atrás. Comando da velocidade de cruzeiro dinâmico. Luz avisadora de pré-colisão. Módulo de qualidade da tensão. Sensor de qualidade do ar. Visor superior.
24	-	Não utilizado.
25	10 A	Sistema de travões antiblocagem.
26	10 A	Módulo de controlo do grupo motopropulsor.
27	-	Não utilizado.
28	-	Não utilizado.
29	15 A	Módulo de controlo eletrónico da bateria.
30	-	Não utilizado.
31	-	Não utilizado.
32	-	Não utilizado.
33	-	Não utilizado.
34	15 A	Tranca eléctrica da coluna da direcção.
35	15 A	Não utilizado (sobresselente).
36	15 A	Não utilizado (sobresselente).
37	-	Não utilizado.
38	-	Relé da bomba de vácuo.
39	-	Relé da bomba de vácuo.
40	-	Relé da bomba de combustível.
41	-	Relé da buzina.
42	-	Não utilizado.
43	-	Não utilizado.
44	5 A	Bico do lava-vidros aquecido.
45	5 A	Monitor da bomba de vácuo.
46	10 A	Não utilizado (sobresselente).
47	10 A	Interruptor para ligar-desligar o travão.
48	20 A	Buzina.
49	5 A	Controlo da massa de ar.
50	-	Não utilizado.
51	15 A	Controlo do sistema inversor.
52	15 A	Módulo de controlo eletrónico da bateria.
53	10 A	Bancos de regulação elétrica.
54	10 A	Bomba de refrigeração elétrica.
55	10 A	Ar condicionado elétrico.

Fusível tipo M.Microfusível.Microfusível duplo.

Tabela de especificações dos fusíveis

...

Caixa de distribuição de potência - Parte inferior

Existem fusíveis na parte inferior da caixa de fusíveis. Para aceder à parte inferior da caixa de fusíveis: Solte os dois trincos situados em ambos os lados da caixa de fusíveis. ...
